【信遠工程師講產線】水溶肥生產線：（4）篩分機設備

本期，我們邀請信遠科技項目中心副總監、機械設計部部長夏工，為廣大網友講解分享水溶肥生產線預處理設備中篩分機的結構原理。

各位網友大家好，之前的幾期內容我們分別講了水溶肥生產線的投料設備（開袋站）、破碎機設備和粉碎機設備。今天，我們講一下篩分機設備，篩分機有很多種，主要是根據客戶的產線要求來進行選配，下面我挑出幾款生產水溶肥經常用到的篩分機設備，帶大家認識了解一下。

（滾筒除雜篩分機）

先介紹第一款篩分機，也稱為除雜篩分機，以清理原料中的雜物為主，采用臥式滾筒結構設計，適用于大噸位生產線原料的快速過濾除雜。該機可以把混雜在原料中的線頭、塑料、紙片、結團等大雜，有效清理分離，使原料達到工藝要求。這款設備的工作原理是：當螺旋喂料器將需要篩理的物料喂入篩筒后，在轉子打板的旋轉推動下，結團物料被打碎，同時在離心力的作用下，小于篩孔的原料迅速穿過篩孔，從底部原料出料口排出機外，大于篩孔尺寸的大雜則在傾斜打板的作用下向大雜出料口方向推移，最后排出機外，完成整個除雜篩分過程。

（滾筒篩分機）

第二款篩分機，也是一款臥式結構的滾筒篩分機，以篩分出不同粒度的原料為主，適用于原料標準化要求比較高的生產線。整機設計為傾斜角，裝置后與地平面或平臺面成傾斜狀態，篩分筒由若干個圓形狀篩網組成，外部為密封隔離罩，可以防阻粉塵溢出。這款設備的工作原理是：根據原料的粗細分級要求，篩分筒啟動運轉后，原料自上而下通過篩網得到分離，細料從篩分筒前端下部出料口排出，粗料從篩分筒后端尾部出料口排出，完成整個篩分過程。滾筒篩內設有梳形清篩機構，使篩分筒在整個工作過程中始終保持清結，不粘不堵，不影響篩分效果。

（振動篩分機）

第三款篩分機，是一款圓形結構的振動篩分機，也稱為直排篩，以粗略篩分、精密篩分為主，適用于配套精細化工生產線。該機振動源分單電機和雙電機結構，物料運行軌跡有多種調節形式，直排處理量大。這款設備的工作原理是：整機利用振動電機及軸上下端的兩組偏心塊（不平衡偏心塊）的相位角以及兩臺電機之間的交叉角度將振動電機的旋轉運動變?yōu)樗?、垂直、傾斜以及離心作用的多作用力重疊，再將這種作用力傳遞給篩面，從而達到篩分的目的。根據生產要求，可以通過改變上下偏心塊的相位角和重量，來改變振力的大小和物料的運動軌跡，從而篩分出符合標準的原料。

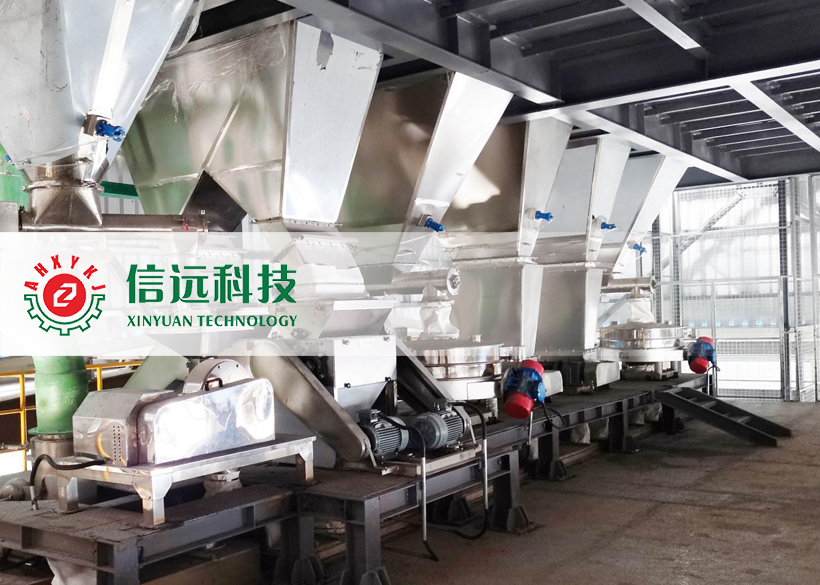

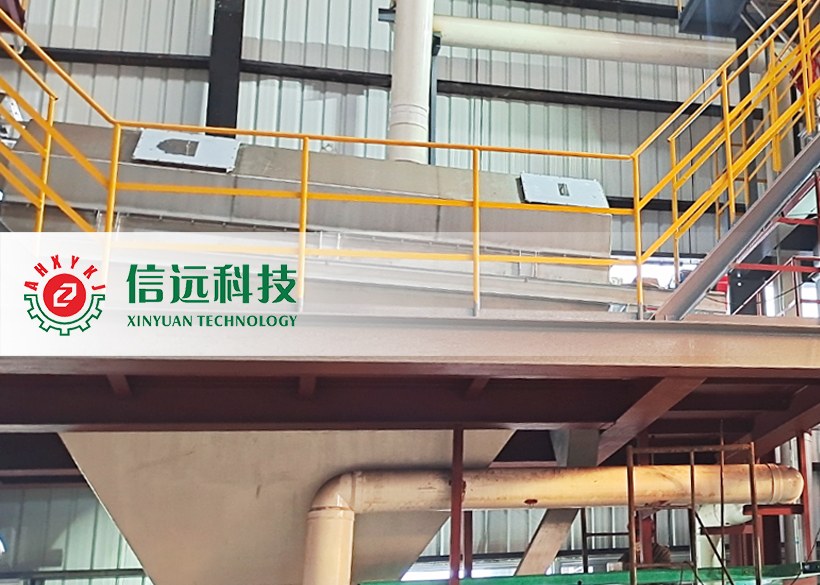

（預處理設備集合）

水溶肥生產線常用的幾款專用篩分機設備，就為大家簡要介紹到這里。截至本期，我們把預處理工段中的大部分設備都已作了介紹，歡迎關注下一工段設備介紹，也歡迎廣大新老客戶聯系我們，就您需要的或關心的設備一起交流探討。
